一、 產品介紹

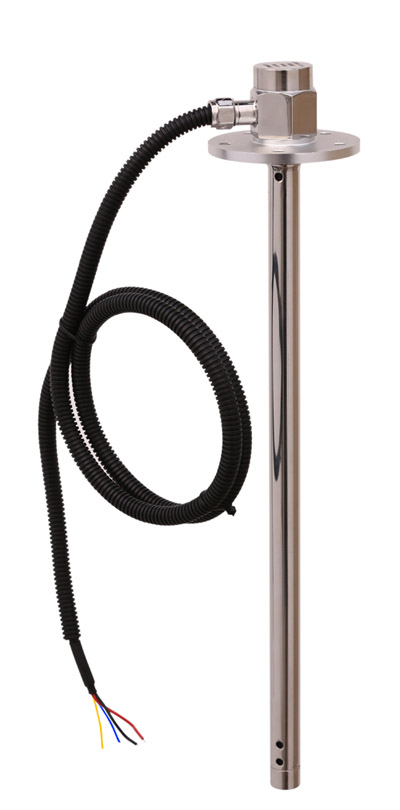

CR6061-F3油位傳感器繼承了長潤在油量傳感器多年來的技術精華，結合中位專用外設通訊協議研發生產的一款車用油位傳感器。
CR6061-F3油位傳感器基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行精確補償，輸出信號隨液位高度改變呈線性連續變化。傳感器將液位高度、液體溫度、油箱外部溫度等數據信息，通過F3數據網絡實時回傳至監控中心，實現對油箱的油量、油量溫度及油箱外溫等多種數據的實時監控。整機無任何彈性部件和可動部件，耐沖擊、安裝方便，可安裝在各種場合對汽油、柴油、液壓油的油位及其它各種弱腐蝕性液體的液位進行準確測量。
CR6061-F3油位傳感器是計量級測量儀器，具有很高的分辨率和測量精度。它無須人工干預，自動校準，不存在溫度漂移，不受介質的變化影響，都能正確輸出精確的液位高度信號。解決了乙醇汽油、甲醇燃料等介質難測量的問題，也同時解決了不同地區因油的標號不同和溫度的巨大差異引起的測量誤差問題。
二、 性能指標
|
編號
|
項目
|
指標
|
備注
|
|
1
|
工作電壓
|
DC 5V
|
范圍：4.5V-9V
|
|
2
|
工作電流
|
5-10mA
|
模擬4～20mA產品除外
|
|
3
|
承壓范圍
|
-0.1MPa～0.1MPa
|
|
|
4
|
檢測范圍
|
100mm～1400mm
|
長度按要求定制
|
|
5
|
引線長度
|
1000 mm
|
長度按要求定制
|
|
6
|
探極直徑
|
Φ16mm
|
|
|
7
|
工作溫度
|
-35℃～75℃
|
|
|
8
|
存儲溫度
|
-40℃～85℃
|
|
|
9
|
探極耐溫
|
-50～150℃
|
|
|
10
|
固定方式
|
螺紋M20×1.5
|
標配QC2-1法蘭
|
|
11
|
防爆等級
|
Ex iaⅡC T6 Ga
|
本安型
|
|
12
|
精確度等級
|
1.0
|
300mm以內精度1.5
|
|
13
|
數字輸出
|
RS485
|
F3通訊協議
|
注意：1、 精確度等級測量均為實驗室靜態試驗結果，實際精度請以實際安裝環境為準。
三、 傳感器特點
? 兼容性強：兼容F3協議，在F3平臺實現快速油量監控。
? 溫度測量：自帶溫度測量，實時監控液體溫度，同時監控油箱外部溫度。
? 多數據上報：在F3協議的基礎上，濾波數據和實時數據同時上傳。
? 較高精度：通過自身運行，實現高精度的油量測量。
? 智能計算：自動計算用戶加油事件，自動計算異常漏油事件。
? 自動校準：產品帶自校準功能，減少維護工作量。
? 自動適應：產品自動適應被油介質，勿需人工參與。
? 超強防護：完善的內部電路保護機制，保障設備長期穩定運行。
? 功耗極低：整機功耗小，工作電流小于10mA，功耗控制在50毫瓦以內。
? 擴展性強：支持多個油箱同時測量。
